Equipo Puesta a Tierra CMR-600

CAPACIDAD: Mínimo de 8 kN1S- Máximo 25 kV (Probados a 34.5 kV)
CALIBRE: Cable extra flexible No. 4
Diseñados para cortacircuitos de los conductores y de las
fases para ponerlos a tierra en cámaras, celdas, subestaciones,
transformadores, duetos de barras, etc.
Su instalación tiene como objeto lograr las protecciones del
sistema ante una puesta en servicio accidental cuando se están
efectuando reparaciones.

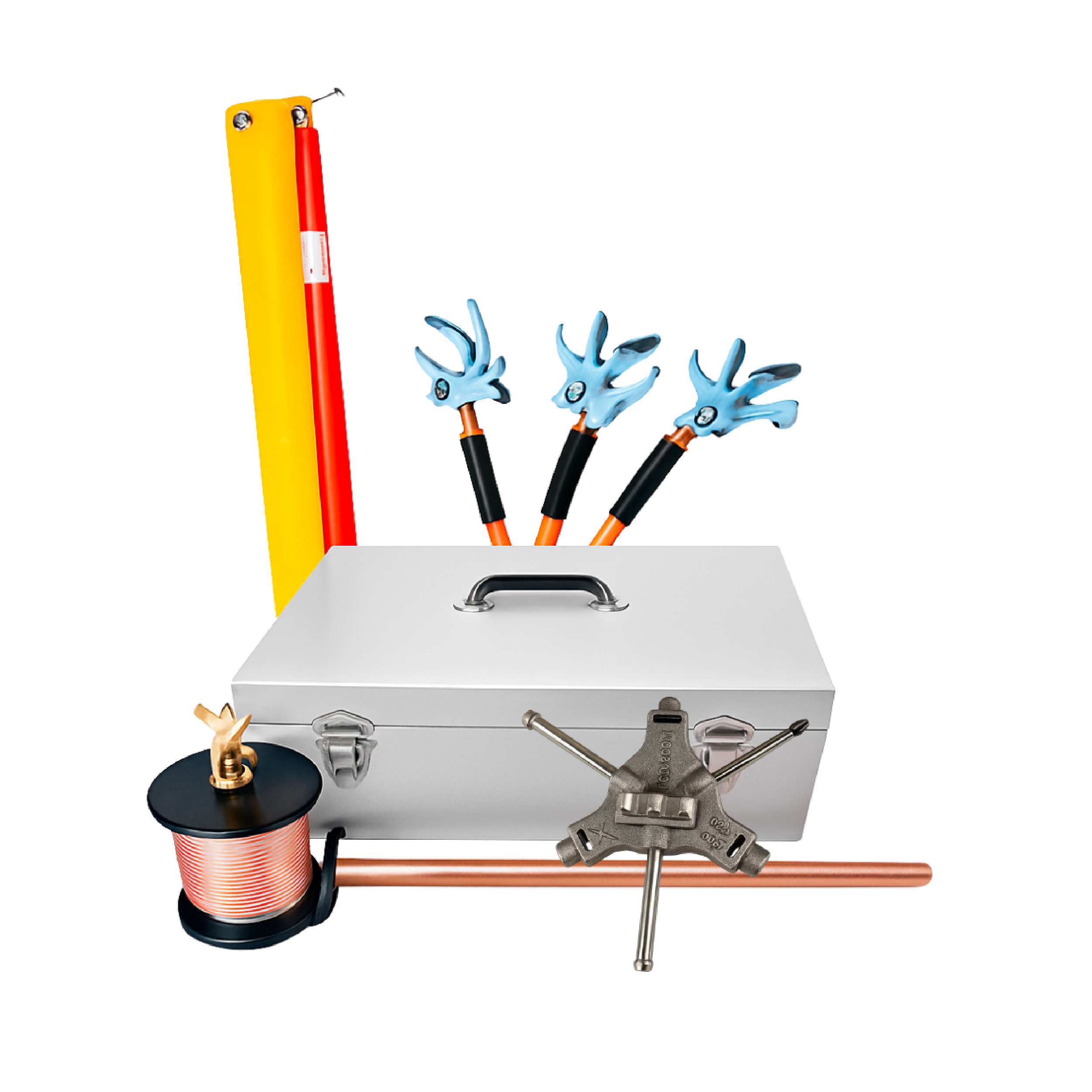

3 Pinzas automáticas de aluminio, con apertura de
1-1/8.
1 plato porta pinza.
2 puentes de cable de cobre extra flexible
envainado en PVC cristal de 2,75 m. de
longitud, Calibre No. 4
1 cable de bajada a tierra de cobre extra flexible
envainado en PVC cristal de 16m. de longitud,
Calibre No. 4.
1 pica cobriza de 1 m de largo.
1 pértiga de fibra de vidrio PT-24.(Cumplen las
normas IEC 62193 2003-25 además esta
homologadas por el LAPEM).
1 cofre metálico.
1 funda de vinilona
